Ermittlung von Performance Levels für Steuerungen mit der PLC-Drehscheibe

Drehscheibe

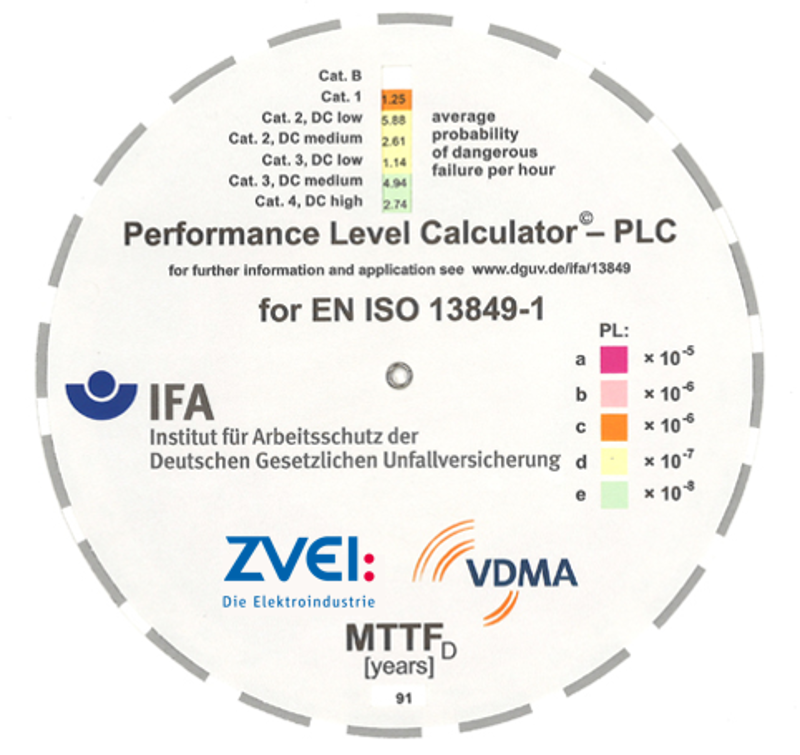

Ansicht der PLC-Drehscheibe
Bild: IFA

Zur einfachen Bestimmung des Performance Levels (PL) sicherheitsbezogener Maschinensteuerungen dient die PLC-Drehscheibe. Das Institut für Arbeitsschutz der DGUV (IFA) entwickelte sie mit Unterstützung des Zentralverbands Elektrotechnik- und Elektronikindustrie (ZVEI) - Fachverband Automation und des Verbands Deutscher Maschinen- und Anlagenbau - VDMA.

Benutzungshinweise

Die Methoden der Norm DIN EN ISO 13849-1 werden durch zwei gegeneinander verdrehbare Scheiben begreifbar gemacht. Der Performance Level (PL) wird bestimmt, indem einfach eine Scheibe gedreht wird, bis der gewünschte Wert der MTTFD (Mean Time to Dangerous Failure) im unteren Fenster erscheint. Danach sind nur die gewünschte Kategorie und der Diagnosedeckungsgrad DC für die Fehlererkennung (Diagnostic Coverage) neben dem oberen Fenster auszuwählen und der daneben im Fenster erscheinende Zahlenwert abzulesen. Durch Multiplikation mit einem dem Farbcode entsprechenden Faktor (Zehnerpotenz) ergibt sich die mittlere Wahrscheinlichkeit eines gefährlichen Ausfalls pro Stunde PFHD (Probability of a Dangerous Failure per Hour) der Sicherheitssteuerung. Der Farbcode zeigt gleichzeitig an, welcher PL erreicht wird. Die PFHD-Werte für MTTFD größer als 100 Jahre in Kategorie 4, welche mit der Änderung 1 der Norm eingeführt wurden, sind auf der Rückseite der Drehscheibe abgedruckt.

Hintergrund

Die Norm DIN EN ISO 13849-1 (alte Bezeichnung DIN EN 954-1), einschließlich ihrer Änderung 1, enthält Richtlinien zur einfachen Entwicklung, Prüfung und Zertifizierung von sicherheitsbezogenen Maschinensteuerungen. Deterministische und Wahrscheinlichkeits-Anforderungen wurden dazu auf praktikable Weise miteinander kombiniert. Die Steuerungskategorie (bestimmt z. B. durch Redundanz und Testung) und Wahrscheinlichkeitsaspekte (Ausfallraten der Komponenten und Qualität der Tests, ausgedrückt durch MTTFD und DC, sowie Fehler gemeinsamer Ursache) liegen der Bestimmung des "Performance Levels" (PL) zugrunde. Zur Herleitung der "mittleren Wahrscheinlichkeit eines gefährlichen Ausfalls pro Stunde" (PFHD) dienten Markov-Modelle basierend auf typischen Steuerungs-Architekturen. Die Zahlenwerte entstammen Abbildung 5 und Tabelle K.1 der DIN EN ISO 13849-1.

Weitere Praktische Hilfen

zur Norm DIN EN ISO 13849

Weitere Information über DIN EN ISO 13849-1:

in der Publikationsdatenbank des IFA

suchen

Ansprechpartner

Dr. rer. nat. Michael Schaefer

Fachbereich 5: Unfallverhütung - Produktsicherheit

Tel: 02241 231-2640
Fax: 02241 231-2234
