Technische Schutzmaßnahmen

Bild einer 3D-Kamera veranschaulicht das Schutzfeld durch grüne und rote Flächen

Bild vergrößern

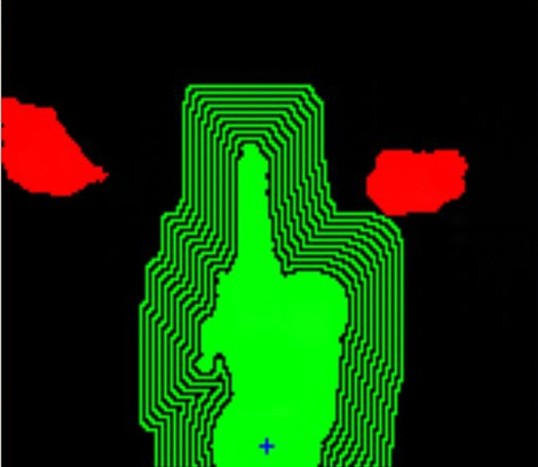

Visualisierung eines dynamisches Schutzfeldes durch 3D-Kamera
Bild: IFA

Das gesicherte Feld ist grafisch dargestellt

Bild vergrößern

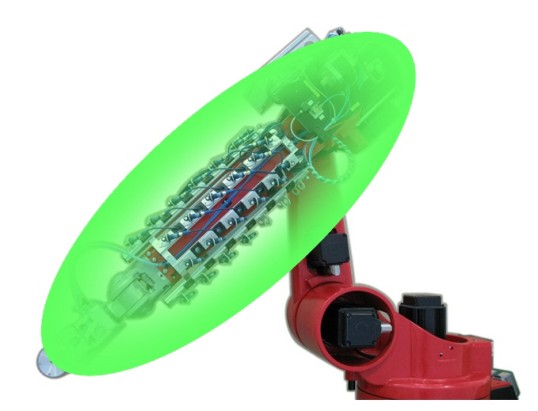

Prototyp einer Ultraschallabsicherung am Roboterarm
Bild: IFA

Ein wesentlicher Baustein an einem Arbeitsplatz mit kollaborierenden Robotern sind sogenannte sichere Steuerungen. Sie können alle Bewegungen der Roboter gezielt überwachen und führen bei zu hoher Geschwindigkeit oder einer unerlaubten Position des Roboters zum sofortigen Stillsetzen. Voraussetzung ist, dass die Robotersteuerung über sichere Sensoren – beispielsweise Kameras oder taktile Sensoren – erkennt, wo der Mensch sich bewegt. Dann kommt der Roboter ihm nicht zu nahe oder weicht ihm aus. So können Arbeitsplätze geschaffen werden, an denen Roboter den Menschen assistieren. Trotz dieser technischen Schutzmaßnahmen bleibt ein geringes restliches Kollisionsrisiko bestehen.

Im IFA werden geeignete neue Technologien für Schutzmaßnahmen an kollaborierenden Robotern erprobt und bewertet, beispielsweise im Rahmen von Forschungsprojekten und studentischen Abschlussarbeiten:

  • Eine erste Umsetzung eines dynamischen Schutzfeldes für Roboter wurde mithilfe einer nicht sicheren 3D-Kamera vom Typ Photonic Mixer Device (PMD) erreicht. Sie ermittelt für jedes Kamerapixel die Distanz zwischen Kamera und wahrgenommenen Objekten bis zu einer Entfernung von 7,5 m. Dabei können mehrere Personen detektiert und verfolgt (getrackt) werden.
  • Ein weiteres Projekt untersuchte eine Lösung mittels Ultraschallsensoren, die sich bereits in der Sicherheitstechnik bewährt haben. Ihr Vorteil ist, dass sie auf jegliche Annäherung im Erfassungsbereich reagieren und als Messergebnis immer die kürzeste Distanz zum erkannten Objekt zurückliefern. Der Rechenaufwand pro Sensor ist klein, sodass eine größere Anzahl von Sensoren eingesetzt werden kann, um eine flächendeckende Messung zu gewährleisten.
  • Im Projekt EsIMiP, gefördert von der Bayerischen Forschungsförderung (AZ 852 08), wurde ein Konzept entwickelt, um den Roboter mit nach außen gerichteten Ultraschallsensoren einzukleiden. Das Konzept ähnelt der Einparkhilfe von Kraftfahrzeugen, bei der wenige Ultraschallsensoren in die Stoßstange eingebaut sind. Die Anzahl der am Roboter verwendeten Sensoren ist jedoch größer. Die Videos zum Projekt EsIMiP finden Sie auf den Seiten der TU München. Ein Projektteil des IFA wird in Video Teil 3 dargestellt.
  • Ein 3D-Kamerasystem erlaubt die Erfassung des gesamten Arbeitsraumes und kann somit für die Planung von Ausweichbewegungen genutzt werden. Gleichzeitig können diese Bewegungen durch die Ultraschallsensoren auf gefährliche Annäherung überwacht werden. Die Ultraschallsensoren stellen eine Annäherung fest und nachgelagerte Algorithmen reduzieren die Geschwindigkeit des Roboters. Dadurch können bei der Kameratechnik und der Pfadplanung nicht sicherheitstechnisch ertüchtigte, experimentelle Algorithmen eingesetzt werden, wobei der Mensch aber durch das Sicherheitssystem aus Ultraschallsensoren abgesichert wird.

Neben den genannten Forschungsthemen führt das IFA Untersuchungen sowie Prüfungen/Zertifizierungen zur Sicherheit von Kamerasystemen durch und arbeitet in der aktuellen Normensetzung (IEC 61496-4) mit.
